“國家級工業互聯網平臺體驗中心”啟用儀式在相城順利舉行。
更新時間 2022-03-01 16:40
閱讀

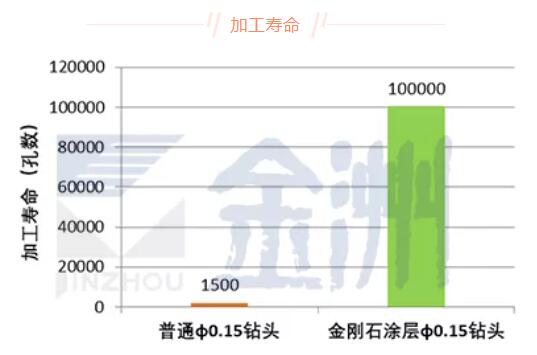

近日，金洲研發團隊?wèi){借在微鉆與涂層領域的多年技術沉淀和經驗積累，展開聯合攻關，突破了0.15mm直徑鉆頭的CVD金剛石涂層技術，并成功實現了在高端封裝基板HL-832NSF(LCA-V)上10萬孔的超長加工壽命！
CVD金剛石涂層
與PVD涂層相比，CVD金剛石涂層硬度更高，耐磨性能更好，加工壽命更長，特別是對于陶瓷填充比例較高的難加工板材而言，可提升幾十甚至上百倍。
CVD金剛石涂層最小直徑鉆頭的制造嚴重依賴于涂層技術水平。

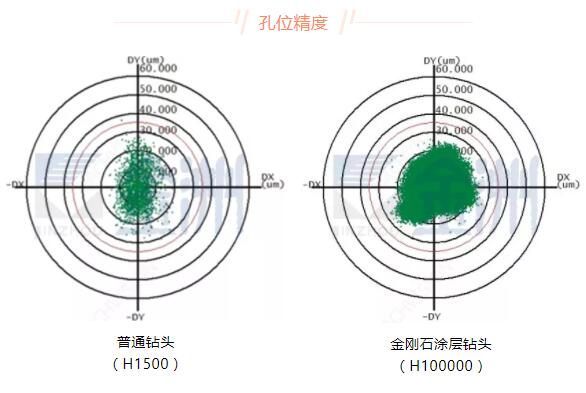

應用實例

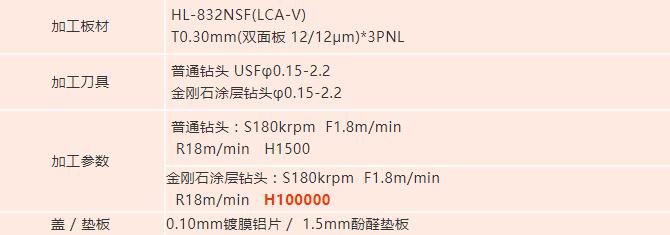

應用條件
0.15mm直徑鉆頭的CVD金剛石涂層關鍵技術的突破，展現了金洲的持續技術創新優勢！
“追求極致、挑戰極限、挑戰自我、永不止步”是金洲的核心價值觀。我們將持續鞏固提升自主創新優勢，為全球PCB行業貢獻金洲力量！
